Building Information Modeling

O QUE É BIM

Serviço especializado em implantação de metodologias BIM, com foco na digitalização de processos e na integração de fluxos de trabalho na construção civil. Deskgraphics atua desde o diagnóstico da maturidade BIM até o desenvolvimento de modelos, parametrizações e capacitação das equipes.

Insumos Necessários

Briefing e escopo do projeto;
Acesso a projetos existentes (DWG, RVT, IFC etc.);
Estrutura organizacional e fluxos de trabalho atuais;
Entrevistas com stakeholders-chave.

Fluxo de Execução

Formalização da demanda;
Levantamento de informações e diagnóstico;
Proposta de estrutura e plano de execução;
Modelagem e desenvolvimento técnico;
Validação com cliente e ajustes;
Entrega final e capacitação.

Saídas/Entregáveis

Relatório de Diagnóstico BIM;
Modelos digitais desenvolvidos (LOD conforme escopo);
Parametrizações personalizadas;
Treinamento das equipes envolvidas;
Guia ou manual BIM para a organização (BEP – BIM Execution Plan).

Formato e Prazos de Entrega

Prazo: de 30 a 90 dias (dependendo do escopo);
Formatos: RVT, IFC, PDF, MP4 (treinamentos gravados), manuais em .DOCX ou .PDF;
Entrega por CDE (Autodesk Docs).

Fale com um especialista

Navegue pelo conteúdo

BIBLIOTECAS

O DeskHub é uma plataforma de conteúdo e capacitação que conecta a comunidade profissional ao ecossistema BIM, oferecendo acesso contínuo a materiais técnicos, treinamentos, webinars e bibliotecas especializadas.

Famílias Carregáveis

As famílias configuradas com as conformidades previstas na prática consensual do caderno de especificações (BIM Mandate) tem sua construção baseada nos norteamentos dos níveis de detalhe e informação adequados a situação em que se emprega a mesma, ditando assim a complexidade de sua parametria e verossimilhança informacional-geométrica.

Templates de Projetos

De modo a garantir a padronização dos fundamentos da modelagem de projetos assim como oferecer o máximo suporte ferramental, os templates garantem o trabalho coeso e preciso no ambiente de projetos. Cada modelo traz consigo, de acordo com sua disciplina de atuação, um robusto arcabouço ferramental que abrange desde suas famílias de sistema e carregáveis configuradas até padrões de anotação, visualização e manejo de elementos pertinentes ao projeto.

Templates de Gerenciamentos

Para além dos templates de projeto a biblioteca aborda também os modelos utilizados para os documentos cruciais para a construção do gerenciamento do ambiente BIM. Estes constituem bases sólidas para a customização e construção de arquivos de alta importância documental como os Cadernos BIM, Planos de Execução BIM, Estruturas Analíticas de Projeto, documentos de coordenação, cronogramas e uma série de outros itens estratégicos para a implementação BIM.

Fale com um especialista

APOIO A GESTÃO DE BIBLIOTECAS

A gestão eficiente de uma biblioteca de famílias parametrizadas e templates no Revit, faz toda a diferença na utilização na modelagem. Melhorando a produtividade e assertividade nos projetos.

É preciso uma estrutura organizada, com nomenclatura correta e de fácil identificação do objeto e suas propriedades. Separada por disciplinas (Arquitetura, Eletrica, Hidráulica, e demais que façam necessárias). Concentrar as bibliotecas em um local na nuvem de fácil acesso aos usuários, facilitando a utilização das famílias nos modelos e projetos.

A parametrização das famílias é importante para flexibilizar o uso e os ajustes de medidas, tipos de materiais. Podendo ser utilizada junto com Content Catalog, um recurso do ACC, onde você insere as famílias diretamente no modelo, usando o ambiente de nuvem. conteúdos exclusivos da comunidade Deskgraphics.

Fale com um especialista

Metodologia BIM

COMO O BIM FUNCIONA?

Implementação BIM

Introdução do BIM nas práticas da empresa, incluindo planejamento, instalação de ferramentas, treinamentos e alinhamento de processos para adoção da metodologia digital colaborativa.

Modelagem de projetos em BIM

Criação de modelos digitais 3D dos projetos, facilitando a visualização, análise e simulação de estruturas, além de integrar dados para melhor coordenação.

Execução de projetos em BIM

Aplicação do BIM durante a construção, sincronizando dados entre o modelo digital e o canteiro de obras para monitorar o progresso e evitar erros e retrabalhos.

Treinamento/Consultoria personalizada de soluções em BIM

Capacitação e orientação específica para equipes, visando maximizar a eficiência no uso de ferramentas BIM e adequação às necessidades da organização.

Consultoria em Gestão de Projetos, Processos e Portfólio em BIM

Assistência na integração do BIM na gestão de projetos, otimizando processos e garantindo alinhamento com as melhores práticas de mercado, integrando os dados a dashboards analíticos diretamente conectados ao BIM.

Serviço de Apoio na metodologia BIM para Gestão corporativa, Modelagem de Projetos, Orçamento e Planejamento de Obras, Contratação de Obra, Fiscalização de Obra, Operação e Manutenção

Suporte em todos os aspectos do ciclo de vida do projeto, desde a fase inicial até a operação e manutenção, com foco em eficiência, controle de custos e maior transparência na gestão corporativa.

BIM - BUILDING INFORMATION MODELLING

Conceito de utilização da metodologia BIM

Metodologia de fazer projetos com objetos do mundo real que integra processos de todo o ciclo da Construção, desde as fases do Projeto, da orçamentação, licitação, construção, fiscalização, gestão de contratos, manutenção e operação de forma transparente e integrada.

A utilização do Building Information
Modelling – BIM (Governo)

Desde janeiro de 2021, os órgãos públicos devem elaborar ou contratar projetos, obras e serviços de engenharia seguindo a metodologia BIM.

Decreto Federal 10.306/20
Nova Lei de Licitações 14.133/21
Emendas parlamentares com recursos para educação, saúde, saneamento, infraestrutura viária – exigível projetos/obras modelados BIM
Recursos captados exclusivamente para BIM
Templates de projetos previamente modelados viabilizados com mais celeridade

Fale com um especialista

Resultados Comprovados

Impactos Comprovados
da Implementação BIM

Redução de retrabalho e aumento da precisão dos projetos;
Visão completa do ciclo de vida do empreendimento;
Centralização das informações para colaboração entre equipes;
Maior produtividade, controle de cronograma e otimização de custos.

Até 65%

Em redução do cronograma do projeto.

Até 50%

Redução do tempo de coordenação.

Em torno de 23%

Agiligade na preparação do layout.

Até 50%

Em redução de custos do layout.

Até 88%

Maior produtividade por trabalho semanal.

Em torno de 20%

Ganho de produtividade.

A implementação de soluções em nuvem porem impactar no custo de ciclo de vida do projeto em 15% e reduzir o tempo de construção em 30%.

Objetivos BIM

O que se espera da Implementação BIM?

Atender demandas governamentais;
Reduzir erros na obra (prazo e custo);
Testar soluções previamente;
Integrar diferentes profissionais em uma única metodologia;
Facilitar a comunicação entre atores internos e externos do projeto;
Ter todas as informações do projeto em uma mesma plataforma;
Melhor gestão e transparência nas contratações;
Menos obras paradas;
Diminuição nos retrabalhos;
Maior produtividade nos orçamentos;
Fiscalização eficiente;
Entregas de obras no prazo.

Fale com um especialista

Governança BIM

Papéis e responsabilidades da alta gestão

Os colaboradores envolvidos na implementação BIM precisarão dedicar parte de seu tempo de trabalho para:

Treinamentos técnicos;
Revisão e adequação dos processos de trabalho;
Elaboração dos padrões (BIM Mandate, bibliotecas, famílias e templates);
Projetos Pilotos.

Fale com um especialista

Gestão de Pessoas

MOBILIZAÇÃO DE RECURSOS HUMANOS

Os colaboradores envolvidos na implementação BIM precisarão dedicar parte de seu tempo de trabalho para:

Treinamentos técnicos;
Revisão e adequação dos processos de trabalho;
Elaboração dos padrões (BIM Mandate, bibliotecas, famílias e templates);
Projetos Pilotos.

Fale com um especialista

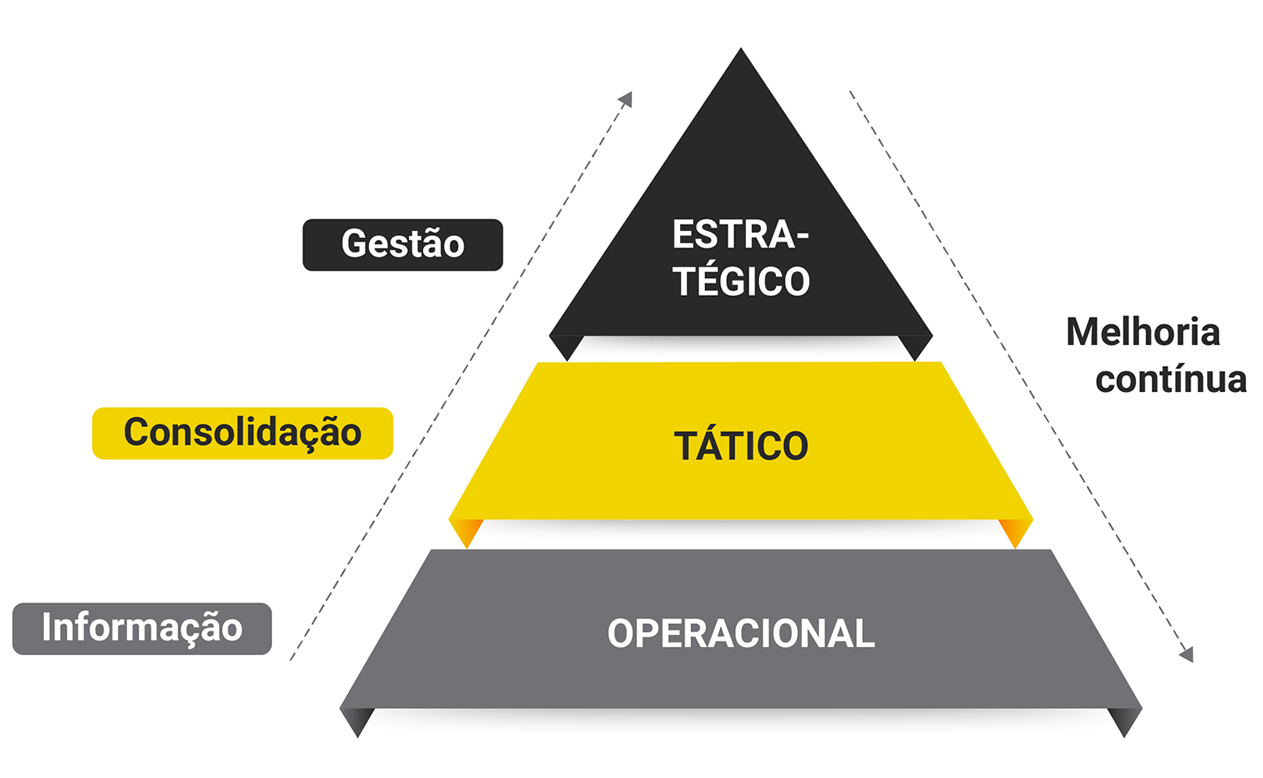

Níveis de Atuação

governança corporativa do bim

Mudanças Estruturais

NÚCLEO DE GESTÃO BIM (NUGBIM)

É fundamental adequar as condições internas da organização em termos de qualificação, estrutura técnica, processos e nível de documentação formalizada ou boas práticas consolidadas.
Faz-se necessária a criação de unidade organizacional colegiada de assessoramento para apoio técnico e fornecimento de informações estratégicas para a alta gestão.

Responsabilidades do NUGBIM

Apoiar tecnicamente as equipes de projeto
Gerenciar o Caderno BIM e suas bibliotecas
Promover a melhoria contínua dos padrões e processos
Elaborar e consolidar indicadores de conformidade técnica do BIM
Analisar os indicadores e coordenar ações preventivas e corretivas
Durante a Implementação, o NUGBIM se reunirá uma vez por semana para planejar e gerenciar a implementação BIM.

IMPLEMENTAÇÃO
Execução de contrato, conformidade técnica e avanço físico.

PORTFÓLIO DE PROJETO
Desenvolvimento dos projetos pilotos selecionados avaliando custo, prazo e qualidade.

ACOMPANHAMENTO DA DIRETORIA
Inclusão do acompanhamento BIM nas pautas das reuniões com diretor e presidente.

Fale com um especialista

Etapas do Ciclo de Vida

Plano de Implementação BIM

Etapa Inicial

DIAGNÓSTICO

Primeiro contato Contratante e Contratada;
Conhecimento dos padrões da empresa;
Diretrizes internas;
Premissas;
Estrutura Organizacional;
Recursos humanos;
Fluxos de trabalho;
Normativas;
Softwares, hardwares e infraestrutura de rede;
Procedimento de gestão da informação, colaboração e comunicação;
Maturidade em projetos em BIM;
Análise e pontos de atenção.

Fale com um especialista

Planejamento Estratégico

PLANO DE IMPLEMENTAÇÃO BIM

Registro dos entregáveis da implementação (conforme planejamento);
Usos BIM pretendidos;
Processos a serem mapeados;
Treinamentos técnicos;
Projetos Pilotos;
Cronograma de acompanhamento;
Legado.

Fale com um especialista

Capacitação Profissional

TREINAMENTOS

Capacitação técnica baseada nos projetos pilotos da implementação;
Adaptação do conteúdo conforme os perfis de atuação dos participantes;
Perfil Gerencial: Foco em análise de informação e dados;
Perfil Projetista: Foco na modelagem e criação de entregáveis;
Certificação Autodesk fornecida ao término dos módulos;
Disponibilização dos treinamentos na plataforma DESKHUB durante a vigência contratual.

Fale com um especialista

Validação Prática

PROJETOS PILOTOS

A Deskgraphics modelará os projetos que serão utilizados pela BIO-Manguinhos, os quais recomenda-se que tenha relevância para o órgão.

Eles serão utilizados para a base de todos os treinamentos técnicos e se tornarão padrão para futuros projetos em BIM.

Fale com um especialista

Otimização de Fluxos

REVISÃO DE PROCESSOS

Análise e/ou remodelagem dos fluxos de trabalho para a aplicação da metodologia BIM.

Processos a serem modelados:

Modelagem de projetos de Arquitetura;
Contratação de projetos/Obras;
Execução de Obra;
Gerenciamento de execução de Obra;
Fiscalização de Obras;
Planejamento e Orçamentação;
Manutenção de padrões e templates;
Gestão BIM.

Fale com um especialista

Diretrizes e Normativas

BIM MANDATE

Principal documento diretor à Metodologia BIM;
Diretrizes e padronizações para modelagem;
Diretrizes e padronizações para Templates;
Classificação, Codificação e Nomenclaturas;
Usos do BIM;
EOI (Estrutura Organizacional de Informação);
Bibliotecas;
EAP (Estrutura Analítica de Projeto);
Adequações para TR (Obra e Projeto);
Coordenação de Projetos.

Fale com um especialista

Estrutura

BIBLIOTECA DE FAMÍLIAS E TEMPLATES

FAMÍLIAS

Famílias carregáveis e famílias de sistemas;
NI (Nível de Informações);
ND (Nível de Detalhamento).

TEMPLATES

Padrões de Projetos;
Navegador de Projeto;
Modelos de vista e padrões de anotação.

Fale com um especialista

Supervisão Estratégica

GERENCIAMENTO DA IMPLEMENTAÇÃO

Participação do NUGBIM (Núcleo de Gestão BIM);
Governanças Coorporativas;
Acompanhamento de Indicadores e Cronogramas;
Gestão do Contrato.

Fale com um especialista

Visão de Progresso

BIM | PRÓXIMOS PASSOS

Etapas do Processo

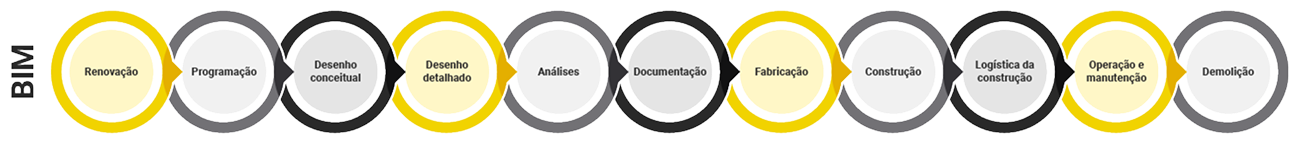

CICLO DE VIDA DO EMPREENDIMENTO
